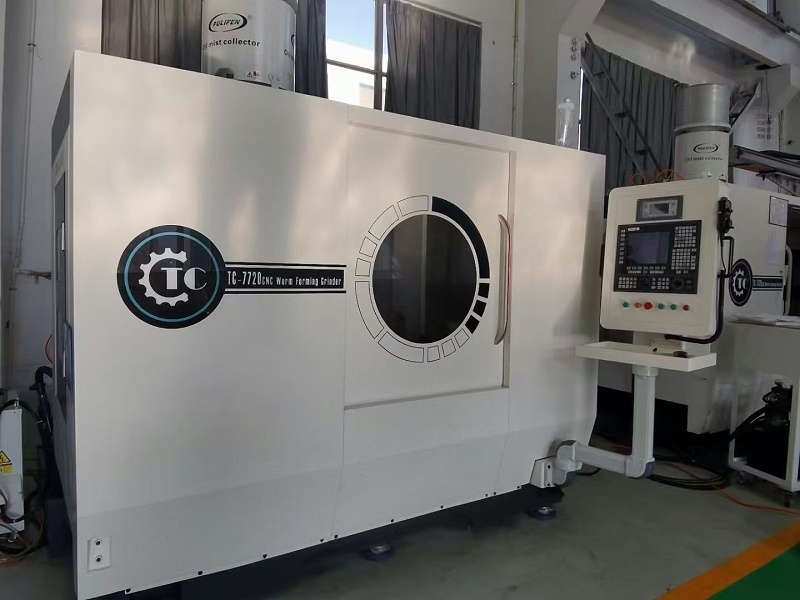

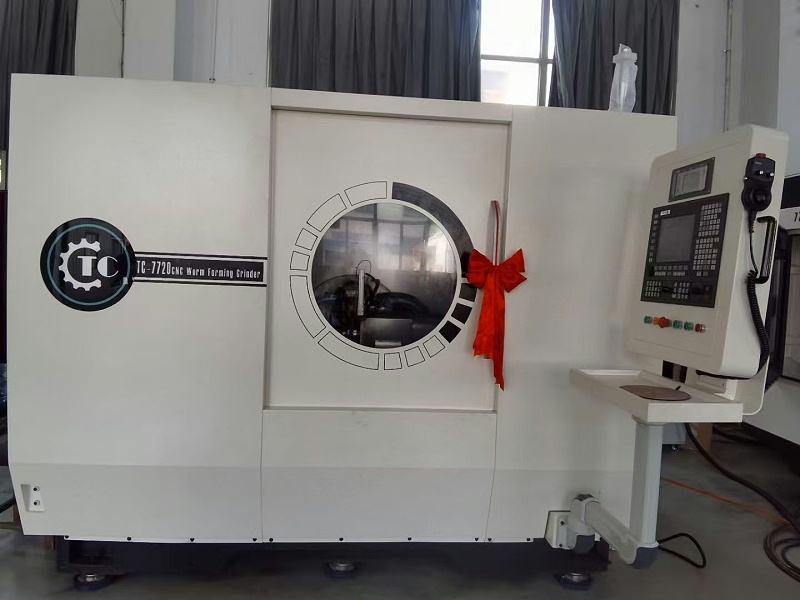

TC-7720数控蜗杆成形磨床配置西班牙FAGOR(发格)数控系统,实现四轴、三联动控制。工件的回转运动、工作台的横向运动、螺旋升角的回转运动与直线运动由日本安川伺服电机驱动。金刚滚轮由永磁同步电机控制。砂轮主轴的旋转运动由内装式交流永磁同步电机驱动。
工件的回转运动、工作台的横向运动、螺旋升角的回转运动与直线运动,砂轮架的纵向运动,金刚滚轮的直线运动均配置西班牙发格光栅尺,实现全闭环控制。
通过X轴和Z轴的两轴联动插补实现在各种砂轮截形的修整,砂轮的修整量可通过X轴纵向运动实现自动补尝。
加工原理:成形法磨削,即将砂轮轴截面截形修整为与蜗杆齿槽相对应截面,进行成形磨削加工。
