旋风铣削螺纹一次被多铣是什么原因 ?

返回列表 来源: 发布日期: 2017.07.19

对于高速切削,强力切削可显著提高加工效率,是当代制造技术的重要发展趋势之一,但随着切削速度的提高,在某些加工场合也带来了加工质量方面的问题。如采用旋风铣削法高速铣削内、外螺纹时,虽然加工效率高、刀具冷却效果好,但加工出的螺纹精度并不高,且螺纹牙槽两侧面的表面质量存在较大差异。对于粗加工工序,螺纹牙侧表面加工精度影响不大,但对于一次完成全牙深切削的最终加工而言,这一问题不容忽视。为此,本文对旋风铣削丝杠螺纹时牙槽两侧面的表面质量进行了分析计算,并介绍了旋风铣刀的设计方法。

刀具材料的选用

当铣削速度达到2000r/min以上时,刀具与工件接触时间约为0.003s,而切削热在钢中的传播速度约为0.5mm/s,即在刀具与工件接触时间内热量传播距离仅为1.5µm 左右,因此仅有极少量切削热传入刀具中。此外,由于刀刃空行程较长,使刀刃承受的热脉冲大大降低,因此铣刀刃部温度始终保持在300℃左右,不易引起刀具硬度降低,刀具磨损较小。但是,由于刀刃工作方式为高速断续切削,整个工艺系统振动较大,刀刃部位需要承受较强的正压力脉冲和弯曲应力脉冲,因此要求刀具材料具有较好韧性。综合考虑上述加工特点,刀具材料不宜选用硬质合金,选用65Mn淬火钢较好。

旋风铣削螺纹一次被多铣是什么原因

刀具结构设计

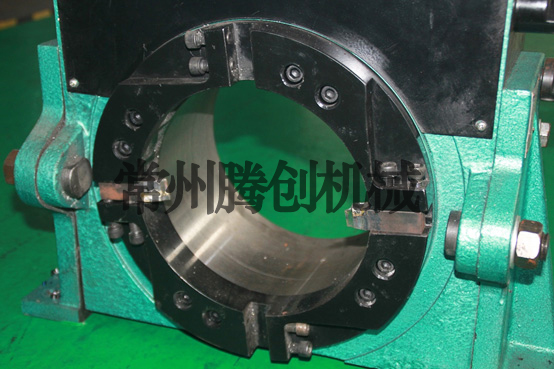

为提高加工效率,笔者设计了上图所示铣刀盘结构和刀夹。刀夹上开有装刀槽,将长条形刀片置于其中,上面盖压一带槽薄板,然后装入铣刀盘刀槽中,用内六角螺钉压紧,即可进行铣削加工。当刀片磨损后,松开压紧螺钉,取出长条形刀片,对切削刃部分重新刃磨后即可重复使用。如切削时刀片有后退倾向,可在铣刀盘上加装可调挡块。与焊接式或其它刀具结构相比,这种可转位铣刀盘结构可减少刃磨、装卸和对刀工时,刀片可重复利用,具有加工效率高、加工成本低等优点。
