关于大型内螺纹的旋风铣削加工知识解析(二)

返回列表 来源: 发布日期: 2017.07.12

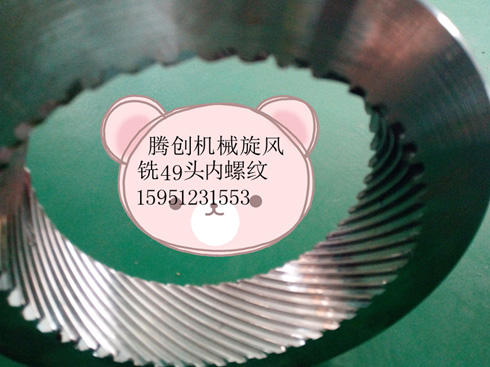

上一篇我们分享了大型内螺纹旋风铣削加工原理、加工工艺方法中的加工原理、轨迹以及刀具和螺纹有关参数的计算的一些知识,那今天就来分享下大型内螺纹旋风铣削的程序编制。那先给大家分享一个案例吧。

以西门子8系统为例,介绍其数控程序的编制。以子程序形式编写。用R参数代替语句中的数码和数值,能适用于不同直径、不同螺距、不同深度的螺纹加工,具有一定的通用性。程序按刀具中心轨迹编写,所以不需要使用刀补功能。程序可存入机床,使用时,由主程序调用并给出切削用量、初始参数赋值,同时使刀具中心定位在已加工好的底孔上方。

程序的初始赋值参数的定义和轨迹

关于大型内螺纹的旋风铣削加工知识解析(二)

上图是内螺纹旋风铣削程序轨迹及参数定义:RO1—加工螺纹公称直径;R03—专用铣刀盘刀尖直径(SK);

R05—加工螺纹的深度;R06—螺纹中径的公差值;R08—螺纹铣削走刀速度;R09—螺距;R11—刀具轴编号(X轴,111=1;Y轴,111=2;Z轴,R11=3)。XY平面上内螺纹铣削程序框图在XY平面上进行内螺纹铣削的程序框图如图所示:

XY平面上内螺纹铣削程序

关于大型内螺纹的旋风铣削加工知识解析

对于数控镗、铣类机床(加工中心)来说,螺纹铣削加工程序的编制主要采用G02、GO3圆弧插补指令,形成螺旋插补运动。下面是西门子8M系统使用的子程序单:N1 R1O 0。8S6 R12 4 R50 0;R52 2 R53 R02 0R54 0N2 R30 RO9 R00 0 R30/R32;N3 R01 R30 R00 0 R06/R51;N4 R01 R06 R00 0 R01-R01;N5 R01/R52 R00 0 R02 R01;

N6 R02/R52 R00 0 R54 R01 ;N7 R54×R51 R00 0 R05 R54 ;N8 G64 G91 G01 Z-R05 FR08 M03;刃具进入孔底N9 G03 X-R01 Y0 PR2;圆弧切入至最大外径N10 G03 X0 Y0 IR01 J0 ZR9;螺旋插补铣削一扣N11 R50 R09;已加工长度增加一个螺距N12 @02-10 R5 R50;判断R05>R50时,前跳到N10段N13 G00 XR01 M05;R05≤R50时,刀具退到孔中心N14 G90 G60 M17;子程序结束。

程序是按加工右旋内螺纹设计的,也可按同样方法编写左旋内螺纹的通用参数子程序。

关于大型内螺纹的旋风铣削加工知识解析的分享也就到这里了希望这次的文章能帮到对旋风铣不了解的朋友。更多旋风铣削加工知识请咨询腾创官网。咨询热线:400-998-7299
